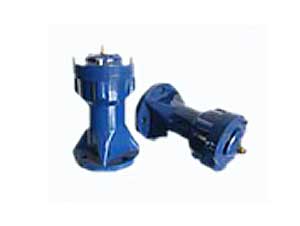

ZC气动敲击锤

 气动锤     |      2018-04-09 10:42

  产品概述

  ◆ZC系列气动敲击锤(同名称:气动锤、气锤、震击器等)是天利流体公司于2003年研发引进国外同类产品的先进技术,产品关键件采用德国新开发的国际最先进的关键部件磁性材料而研发成功的一种新型、实用落粉装置,其特点是撞击力大,结构简单,使用方便.产品重量轻; 可有效解决粉体物料生产过程中的粘壁、挂料、堵塞、架桥等情况且对料仓无损伤和变形。从而提高产量、减轻劳动强度、提高安全生产程度。该产品冲击力大,噪音小,多种型号可供选择。冲击力和动作时间可控制,安装方便。气动敲击锤在运行过程中无需加任何润滑油。因此不存在漏油等隐患,同时该产品可以适应工厂内任何环境。可在防爆、多粉尘、潮湿、煤矿等环境中使用。广泛适用于电厂改造,钢厂,煤矿,化工,食品,医疗,农药,玻璃,水泥,水利枢纽,电器安装螺钉等行业。


  产品特征:

  ◆进口德国磁力块芯子冲击力大,落粉效果极好;

  ◆敲击间隔时间可以任意调整;

  ◆结构简单,拆卸方便;

  ◆质量可靠,故障降低;

  ◆运行成本低、节能效果好;

  ◆高强度铝合金硬化处理,重量轻;

  ◆产品采用气动供气系统原理、无需安装滴油装置特点;不但可以降低工厂降低设备维护负担,对使用者及单位益处甚多。

  ◆产品通过相关测试120万次敲击试验,锤体无任何损伤,只需更换一下密封件等常规低成本维护。


  产品原理:

  在天利流体气动敲击锤没有通入压缩空气(3Kg/cm以上)的状态下,磁性活塞①借助强磁力紧贴固定在基板②上。三通电磁阀通电时,压缩空气流入气动敲击锤本体。本体内的压力增高,当大于磁力时,磁性活塞①高速脱离基板②,由于强磁力的反作用力产生很强的反击力。高速落下的磁性活塞撞击基板,其冲击力传给料仓,并且用强的冲击力击落附着的粉尘。三通电磁阀停止通电时气动敲击锤本体内的压缩空气通过三通电磁阀排出,于是借助返回弹簧④将磁性活塞①缓慢上升再靠近基板②,通过磁力密接在基板上回复到初始状态。


  动作原理:

  锤头内部有一强力磁铁,在末动作前磁性锤头与著磁片紧紧相吸,当进气空气压力大过两者吸附磁力时,磁性锤头便与著磁片脱离,而产生强大的冲击力量,冲击后复归弹簧会将磁性锤头复归原来位置,重新与著磁片吸附着。籍此释放累计的空气压力,将强大的冲击力量传送到桶壁或送料斗壁,使物料能够顺利的流动,防止桶槽内架桥产生。


  产品特点:

  可有效解决粉体物料粘壁、挂料、堵塞、架桥等情况。冲击力大,噪音小,多种型号可供选择。冲击力和动作时间可控制,安装方便。可在防爆、多粉尘、潮湿等环境中使用。


  选型

  气动敲击锤的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的板厚(t),由图来选定气动敲击锤的型号和台数。例如设料斗直径(D)是1500mm,板厚(t)是3mm,由图可知选择60型,台数为2台,并且有时因料斗的形状(角锥、圆锥 )及其中的粉体的物性,状态等不同,略有差异。
